Подсветка LED телевизора

12
zahar- zaharych
На сайте с 29.04.2011
Offline
94
1244

Дешевый телевизор 15 инчей. Погас экран. Подсветил снаружи экрана - все работает, изображение на матрице есть. расковырял, добрался до светодиодов. А там полоса из 64 светодиодов. И возник вопрос - чем его заменить? Какое напряжение питания? Как они подключены, параллельно или последовательно?

Что я выяснил.

Напряжение на выходе есть - 170-200 вольт. Логично предположить, что светодиоды впаяны последовательно (200 делим на 64 и примерно оно - 3 вольта). Это если инвертор не пробитый и так и должно быть в исправном ТВ - 200 вольт на подсветку.

А кто сталкивался, какое питание должно быть?

И второй вопрос, такие ленты продаются? Чет я не нашел.

Здесь делают хорошо /megahoster/ ( https://megahoster.net/ ) Надо меньше думать и больше радовацца! Обзоры ПАРТНЕРОК и СРА СЕТЕЙ ( http://zarabotat-v-internete.biz/ ) для заработка
Я_Рожден_В_СССР
На сайте с 21.08.2010
Offline
75
#1

Если ваше предположение (про 200/64) истинно, то светодиоды подключены последовательно и тогда вероятнее всего вышел из строя один из светодиодов, который вы вероятно можете определить с помощью мультиметра, которым вы определили наличие и величину напряжения на входе подсветки. Была бы модель тв известна, инфы можно бы было найти больше.

Кстати, если погуглить название темы, то укр.гугл даёт очень много информации на последний ваш вопрос, купить можно всё и отдельно светодиоды и планками и целиком подсветкой. В худшем случае, если неисправный светодиод находится где-нибудь по центру, то заменить его на исправный из какого-нибудь угла, где пропуск одного светодиода будет не критичным, а угловой (освободившееся место) закоротить, незначительный повышенный ток распределится по остальным светодиодам, которые это должны выдержать, тем более, что подсветка не горит постоянно на 100%..

Фома
На сайте с 10.11.2006
Offline
600
#2
zahar-zaharych:
светодиоды впаяны последовательно
zahar-zaharych:
Это если инвертор не пробитый и так и должно быть в исправном

Ты смешал в кучу LCD и LED подсветку.

LCD - лампы и инвертор.

LED - светодиоды и драйвер подсветки.

Если у тебя стоят светодиоды, зациклись на LED подсветке и копай в ту сторону. Примерно такое: https://sam-sebe-master.info/svetodiody-dlya-led-podsvetki-televizorov-gde-kupit-i-prichiny-vyxoda-iz-stroya/ (что первое в выдаче попалось). Но уверен найдёшь что-то более разжёванное.

Аренда апартаментов на Тенерифе (http://las-americas.ru/).
zahar- zaharych
На сайте с 29.04.2011
Offline
94
#3

Сфоткал эту ленту. Такая:

jpg 222333.jpg
jpg 333222.jpg
Фома
На сайте с 10.11.2006
Offline
600
#4

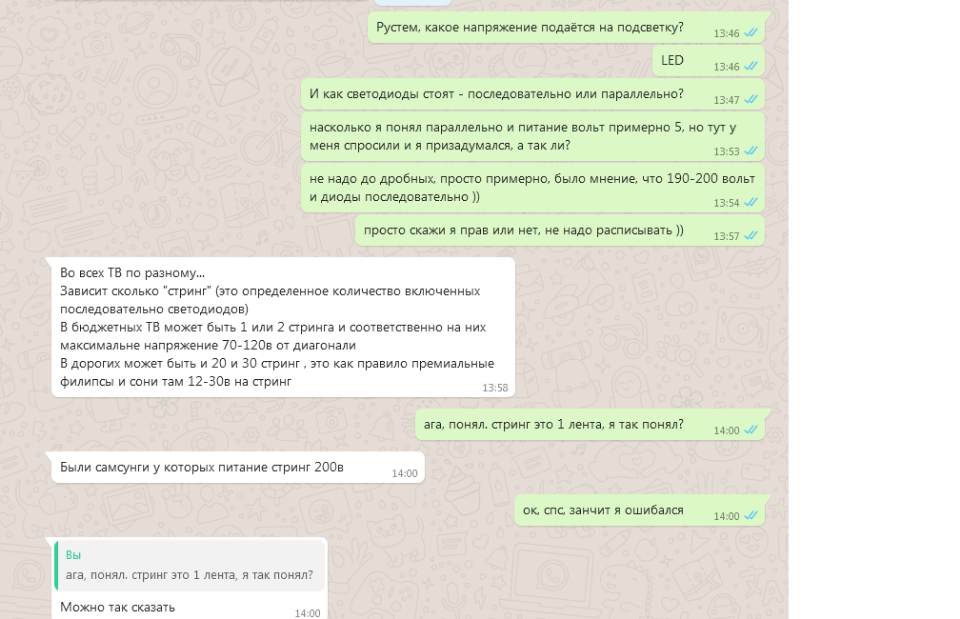

zahar-zaharych, из ватсаппа:

zahar- zaharych
На сайте с 29.04.2011
Offline
94
#5
Фома:
из ватсаппа

Да-да. то что нужно. Значит бывает 200 вольт на подсветку.

Фома
На сайте с 10.11.2006
Offline
600
#6

Думаю они должны звониться как простые диоды, померь. А так как они стоят последовательно, можно без отпайки. Хотя я уже цешку 18 лет по хорошему в руках не держал, так что с меня советчик тот ещё . ))

---------- Добавлено 02.01.2019 в 15:45 ----------

Так, стоп, а что за модель телика? Попробуй шлейфы матрицы отключить, появится подсветка или нет, может дело в т-кон, у меня так было разок. Соседу телик чинил.

zahar- zaharych
На сайте с 29.04.2011
Offline
94
#7
Фома:
Попробуй шлейфы

Спасибо тебе, добрый человек. С меня пиво))

Отстегнул шлейфы и снова пристегнул. Все поехало.

jpg 444333.jpg
bridal777
На сайте с 06.11.2008
Offline
249
#8

zahar-zaharych, что-то вспомнилась фраза

"а ларчик просто открывался" :) Хорошо, что порешал.

А у меня сегодня система 5:1 нагнулась - тупо питание перестало включаться. До того месяц примерно рыпение легкое было.

В Edu-Money бурж студенты зарабатывают для тебя сами! ( https://u.to/c06-GA )|| BEST СРА в СНГ с высокими ставками! ( https://u.to/WVC-GA )
Фома
На сайте с 10.11.2006
Offline
600
#9
bridal777:
А у меня сегодня система 5:1 нагнулась - тупо питание перестало включаться. До того месяц примерно рыпение легкое было.

Если было рыпение, где-то полезло 50 HZ, а это либо ёмкость на входе по питанию подсохла, либо диод потёк потихоньку. Со временем усугубилось и вот результат.

Но это примерно как грипп по фотографии лечить, тут если были бы замеры сказал бы точно, ибо с ними раньше дело имел плотно.

DV
На сайте с 01.05.2010
Offline
644
#10

На Хабре было подробно про опыт замены люминисцентной подсветки на 12В ленту. Получилось вполне сносно.

bridal777, емкости-ёмкости. В 90% случаев. Проще всего (и правильнее) поменять все, потому что срок пришёл, хотя более тёплые раньше сдыхают.

Тем не менее, были случаи и с диодом. Но это всё равно после замены емкостей, если старые.
